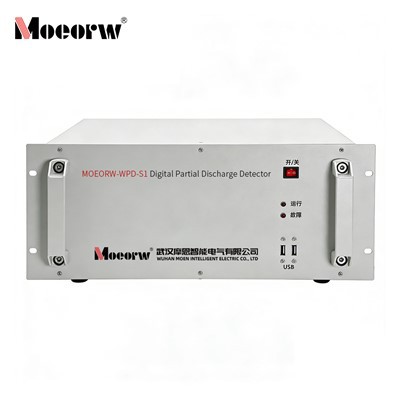

製品紹介

のマルチチャンネルデジタル PD テストセット-簡単な操作のための統合されたデザインが特徴です。この機器は、高電圧製品の型式試験、工場試験、受け入れ試験に適しており、モーター、変圧器、ケーブル、ブッシング、コンデンサ、変圧器、避雷器、スイッチ、その他の高電圧電気機器の部分放電の定量試験を実行できます。-マルチチャンネルのデジタル部分放電アナライザは、IEC60270 および GB/T7354-2018 規格を満たしており、部分放電 (PD) および AC 試験電圧を測定および記録できます。{4}}

製品パラメータ（仕様）

部分放電測定システム

部分放電測定チャンネル数	2チャンネル
入力インピーダンス	50Ω
アナログフィルター ( -6dB )	IEC 60270およびGB /T 7354-2018規格に適合
	下限周波数 fL : 10 kHz 、 20 kHz 、 40 kHz 、 60 kHz 、 80 kHz 選択可能
	上限周波数_fU：100kHz、200kHz、300kHz、400kHz、500kHz、1MHz選択可能
検出感度	<1pC (CA=10nF/C K =1nF)
検出感度	<0.01pC ( CA=1nF/C K =1nF)
測定範囲	0.01pC-10000nC
サンプリング精度	1 4 ビット
サンプリングレート	100MHz
ゲイン調整範囲	60dB、40dB、20dB、0dB、-20dB、-40dBは自動または手動で調整可能です。
テスト可能な静電容量範囲	6pF～250μF
直線性誤差	<± 3%

電圧測定システム

電圧入力範囲	5 ～ 230VAC (RMS)
直線性誤差	<± 3%
周波数範囲	10～450Hz
同期方法	電源同期と電圧入力同期の自動切り替え
同期精度	<1°

インタフェース

部分放電入力	2×BNC
電圧入力	1×飛行機プラグ
通信インターフェース	1×RS232

ホストパラメータ

オペレーティング·システム	Linux オペレーティングシステム
ストレージ	8G以上
電源	AC176～264V、50/60Hz
電源ヒューズ	250V T 5A
動作温度	-10度～50度
保管温度	-40度～60度
相対湿度	5%～95%、結露なきこと-
外形寸法	355mm×282mm×200mm（幅×奥行き×高さ）
自重	11kg

製品の特長と用途

1. 統合されたポータブルなデザイン:

コンパクトなサイズと軽量構造を備えたオールインワンユニットにより、実験室テストとフィールドテストの両方に迅速に導入できます。{0}{1}

2.優れた測定精度：

高感度（最小<0.01 pC), 14-bit/100 MHz sampling, and linearity error <±3% ensure precise data.

3. 柔軟で調整可能なパラメータ:

選択可能なフィルタ帯域幅と複数のゲインレベルを備えた 2 チャンネル測定。12 の測定インピーダンスと 6 pF ～ 250 μF の範囲のサンプル容量に対応。

4. 包括的でプロフェッショナルな機能:

タイムウィンドウや位相ウィンドウマスキングなどの組み込みの干渉防止機能により、PRPD/PRPS スペクトル分析を含む部分放電と電圧の同時測定をサポートします。{0}{1}{0}{1}}

5. インテリジェントでユーザーフレンドリーな操作:{1}

グラフィカルインターフェイス、自動ゲイン/同期/波形スケーリング、多様な校正方法、データストレージ、エクスポート、遡及入力機能。

6. 権威ある基準への準拠:

IEC 60270 や GB/T 7354-2018 などの規格に準拠。テスト結果は、型式テスト、工場テスト、および受け入れテストに適用されます。

7.広い適用範囲:

提供される専用の測定回路と配線方式を使用して、変圧器、変流器、ケーブル、スイッチなどのさまざまな高電圧電気機器をテストできます。{0}

8. 安全、安定、信頼性:

複数の安全保護プロトコル、幅広い温度と湿度の許容範囲、動作ステータスのリアルタイム監視により、現場でのより安全な動作が保証されます。{{1}

保護の詳細

部分放電 (PD) テストセット高電圧電気機器のライフサイクル全体のテストに適しており、電力、化学、冶金、鉄道輸送などの業界で広く使用されています。{0}具体的には、変圧器、計器用変圧器、ケーブルなどのさまざまな高電圧電気機器の日常の運用および保守検査、故障診断、状態評価に加えて、実験室タイプの試験、設備工場での試験、現場での受け入れ試験が含まれます。-正式なテストとオンサイト運用のさまざまなニーズを満たすことができます。-
